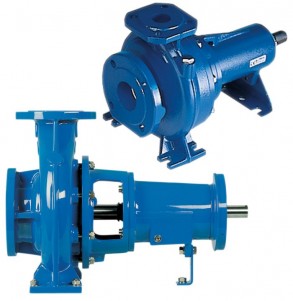

• насос  горизонтальный  одноступенчатый  со  спиралевидным корпусом,  спроектирован  по нормам  EN 733. Корпуса идентичны  выпускавшимся  ранее  по  нормам  DIN 24255 корпусам и, следовательно, взаимозаменяемы;
• соответствует нормам  ISO 9908.
• рабочее  колесо  закрытого  типа  улучшенной конструкции.
• типоразмеры  от  32-125  до 65-125  стандартного  исполнения изготавливаются  из нержавеющей  стали 1.4404  путем штамповки и  лазерной  сварки.
• типоразмеры  от  65-160  до 150-400 отливаются из чугуна, по  заказу -  из  бронзы.
• жесткость  цельного  корпуса  рассчитана  на  нагрузки  со стороны  фланцев  согласно  ISO9908. Всасывающий  патрубок -  горизонтальный,  напорный направлен  вертикально вверх. Фланцы от DN 32 до DN 150  в стандартном варианте рассчитаны на  PN10/16,исключение - фланец DN 200, для  которого  стандартный вариант  PN 10,  по заказу -  PN 16.
• выдвигающаяся назад гидравлическая часть облегчает техобслуживание. Рабочее колесо, уплотнение вала и  подшипники извлекаются  из  корпуса  в  сторону  двигателя   без отсоединения  насоса от трубопровода.
• размеры  камеры  уплотнения  по  нормам  EN 3096.
• камера уплотнения - открытого типа,  коническая,  самовентилируемая, с внутренней циркуляцией  для  наилучшего смазывания  и  охлаждения  уплотнения. Ребра  на внутренней поверхности  камеры  предотвращают  скапливание  воздуха  или газов  у уплотняющих  поверхностей,  уменьшают  износ  от  случайно попадающихся  в  растворе твердых  частиц.
• уплотнение  вала:  механическое,  одинарное,  несбалансированное, соответствует  нормам EN 12756, модель  U, исполнение k ( бывш. DIN 24 960, |1k ).
• стандартные материалы  механического  уплотнения:  графит – карбид кремния (SiC)- EPDM (BQ1EGG),  по заказу -  эластомеры  FPM ( VitonТ) (BQ1VGG)  или SiC-SiC-FPM (VitonТ) (Q1Q1VGG).
• усиленный корпус  подшипников и увеличенное  расстояние между подшипниками относительно расстояния между внутренним подшипником и рабочим колесом  уменьшают  деформацию  вала  в зоне механического уплотнения до минимума.

• подача  до 600 куб.м/час (2640 амер. гал/ мин);
• напор  до 100 м (330 футов );
• скорость  до  2950  мин^-1 (2950 об/мин.).

 Типоразмеры

• напорные  фланцы  DN32 до DN 150 (1 1/4” до 6”);
• размеры  DN125 до DN 600  (5”до 24”).

Температура перекачиваемых жидкостей

• Макс.140⁰С (284⁰ F).

Давление в корпусе

• Модель  LN: до 16 бар при  +120⁰С  или до 13 бар при  +140⁰С.
• Модель   L:  до 12 бар при  +120⁰С или  до 10 бар при  +140⁰С.

Перекачиваемые жидкости

• чистые и слегка  загрязненные (без  крупных  твердых  частиц);
• горячая  и холодная  вода;
• конденсат;
• водно-гликолевые смеси, масляные эмульсии и т.п.

Области применения

• водоснабжение  и  водоочистка;
• подача  охлаждающей  и/или  горячей  воды  в промышленности  и  строительстве;
• системы  фильтрации и  т.п.

• упругие соединительные муфты, по желанию заказчика для типоразмеров 65-315, 80-315, 80-400 и от 100-160 до 150-400
• возможна установка муфт с проставками;
• защитные кожухи муфт - полностью закрытые, согласно нормам EN 892;
• стальные опорные плиты с компенсацией уровня под насос и двигатель.

ГИДРОВАР фирмы VOGEL - это компактное устройство управления насосом:

• мощности до 45 кВт;
• простота установки и монтажа;
• встроенный преобразователь частоты с автоматическим регулятором управляет работой насоса исходя из величин давления, перепада давления или подачи;
• встроенные интерфейсы для соединения нескольких насосов, каждый из которых оснащен Гидроваром, с возможностью программируемого чередования их работы или пуска резервного насоса, при отказе основного;
• исполнение ГИДРОВАР Smart без встроенного преобразователя частоты для мощностей свыше 45 кВт.
